0 引言
1 试验材料和方案设计

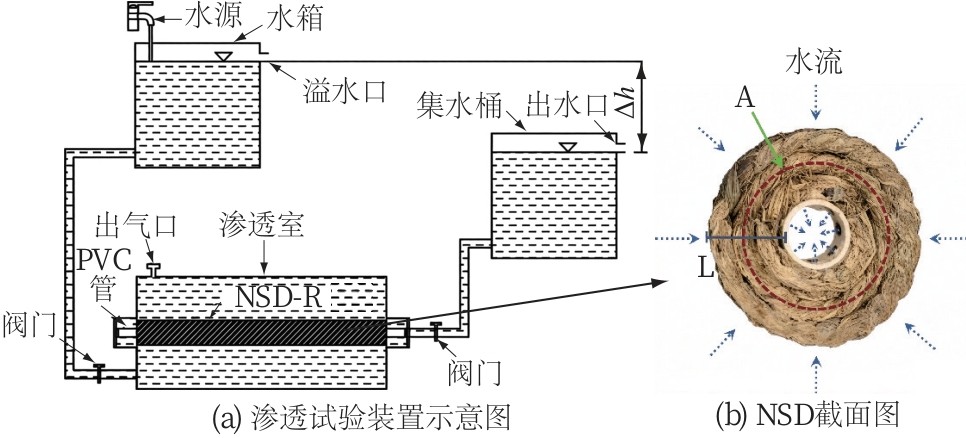

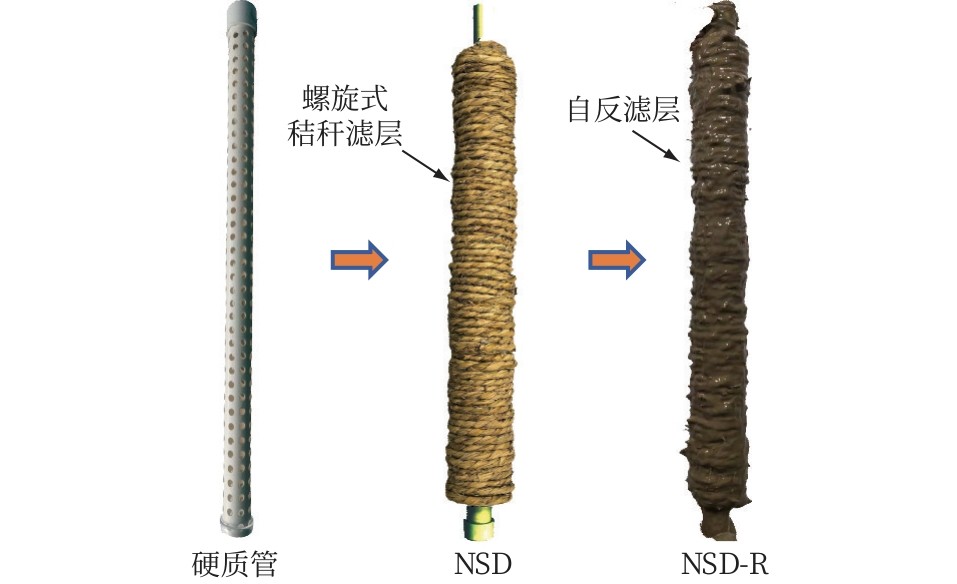

1.1 试样制备及试验装置
表1 疏浚淤泥的基本物理性质Table 1 Basic physical properties of dredged sludge |
| 液限/ % | 塑限/ % | 塑性 指数 | 相对 密度 | 不同粒径颗粒含量/% | ||
|---|---|---|---|---|---|---|
| 黏粒 (<0.005 mm) | 粉粒 [0.005~ 0.075) mm | 砂粒 [0.075~ 2] mm | ||||
| 44.0 | 20.4 | 23.6 | 2.70 | 23.6 | 73.4 | 3.0 |
1.2 试验方案
表2 试验方案Table 2 Test schemes |
| 工况 | NSD类型 | 疏浚淤泥初始 含水率/% | 真空预压时间/min |
|---|---|---|---|
| 1 | 3层滤层 | 110 | 2,5,10,20,30,60,120 |
| 2 | 3层滤层 | 88 | 2,5,10,20,30,60,120 |
| 3 | 2层滤层 | 110 | 2,5,10,20,30,60,120 |

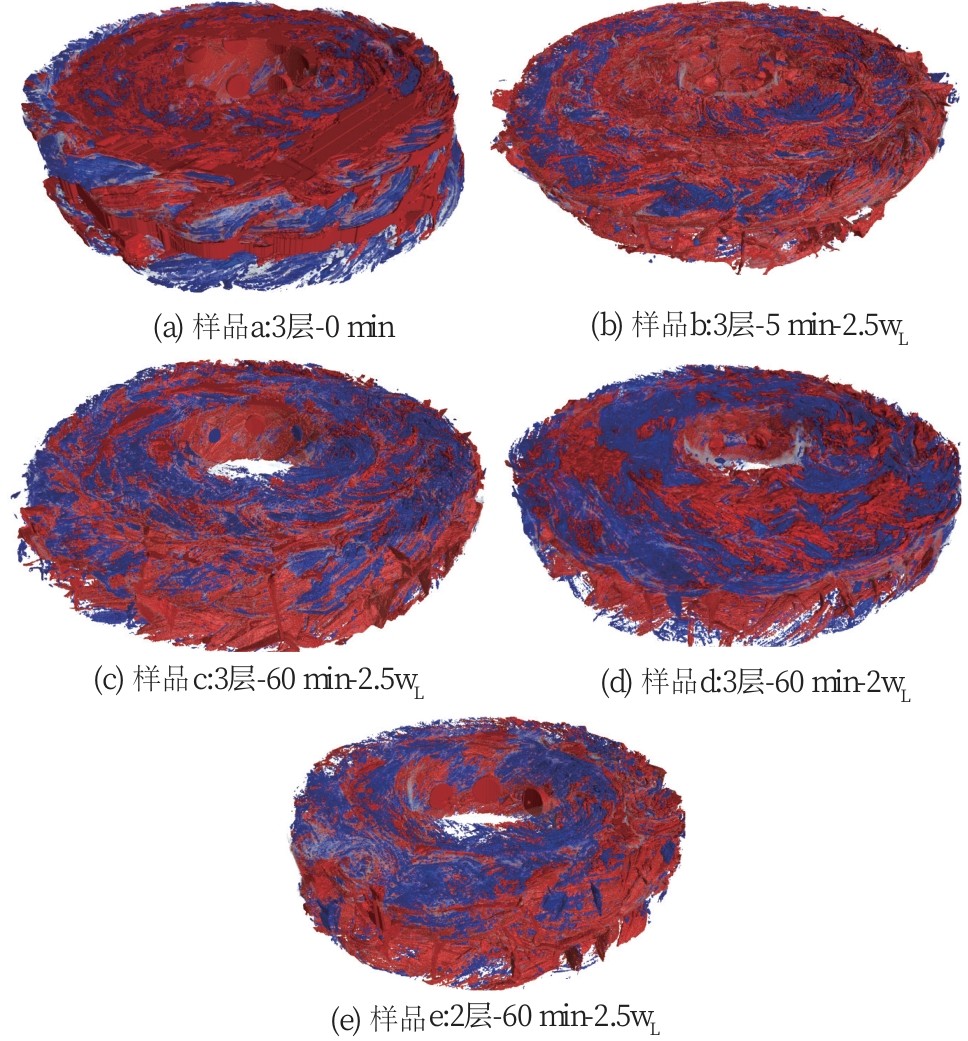

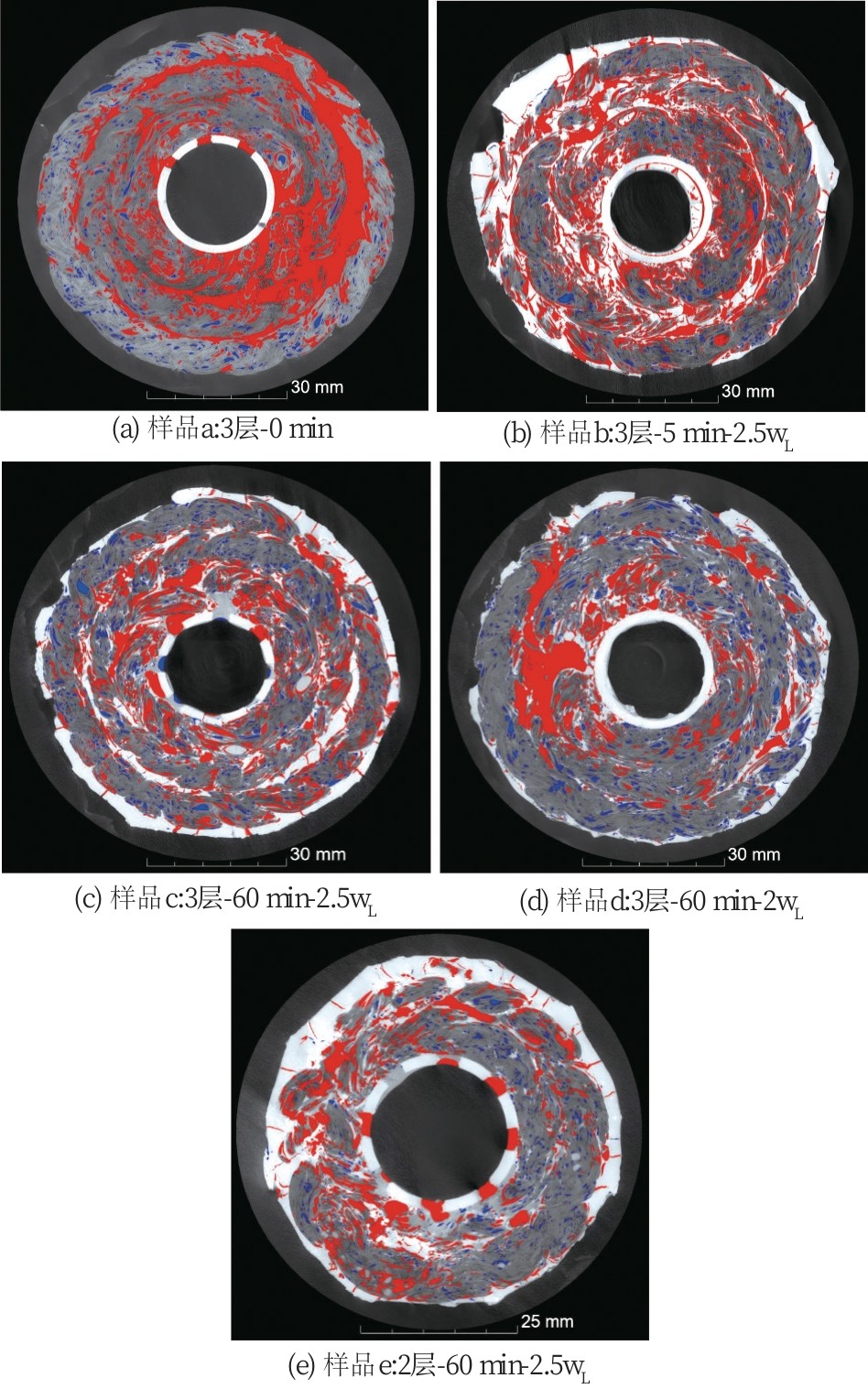

1.3 CT扫描
表3 CT扫描样本Table 3 CT scan samples |
| 样本编号 | NSD类型 | 真空预压 时间/min | 疏浚淤泥初始 含水率/% |
|---|---|---|---|
| a | 3层滤层 | 0 | |
| b | 3层滤层 | 5 | 110 |
| c | 3层滤层 | 60 | 110 |
| d | 3层滤层 | 60 | 88 |
| e | 2层滤层 | 60 | 110 |
2 试验结果分析与讨论

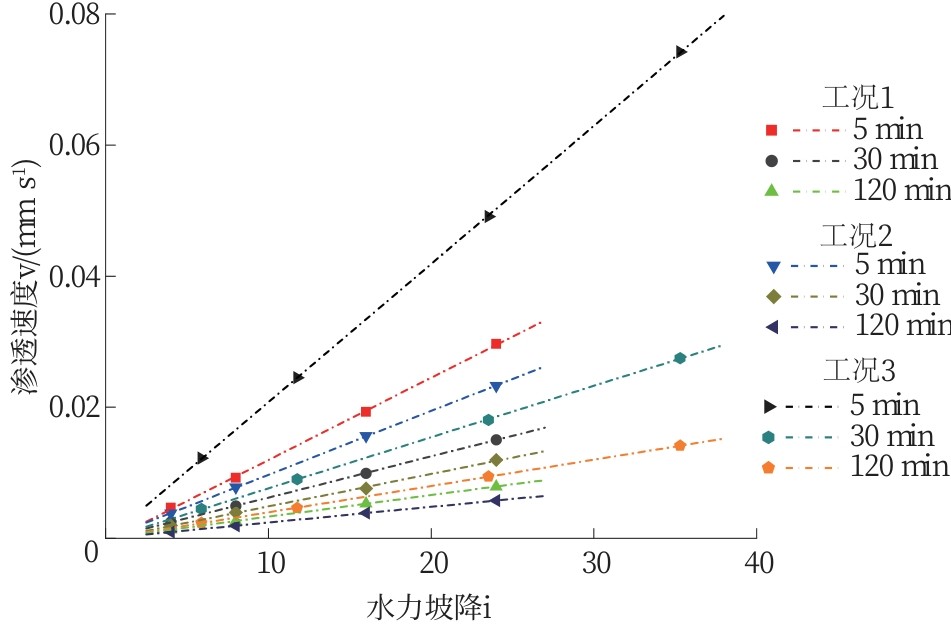

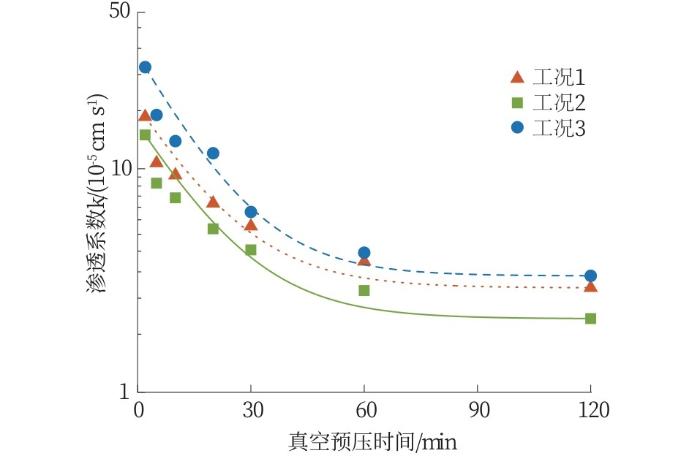

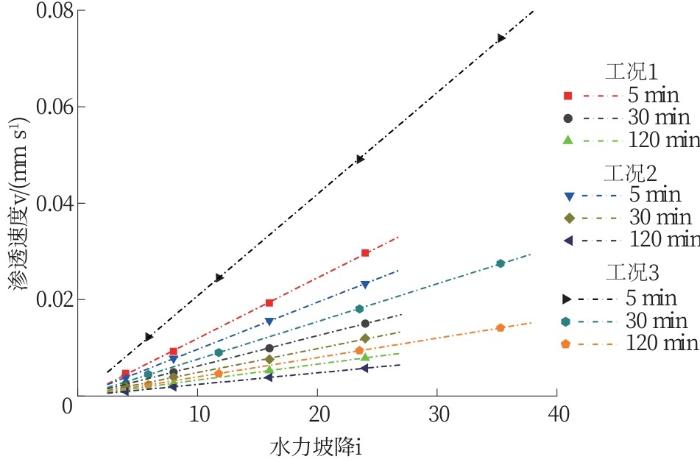

2.1 NSD-R渗透系数与真空预压时间的关系分析

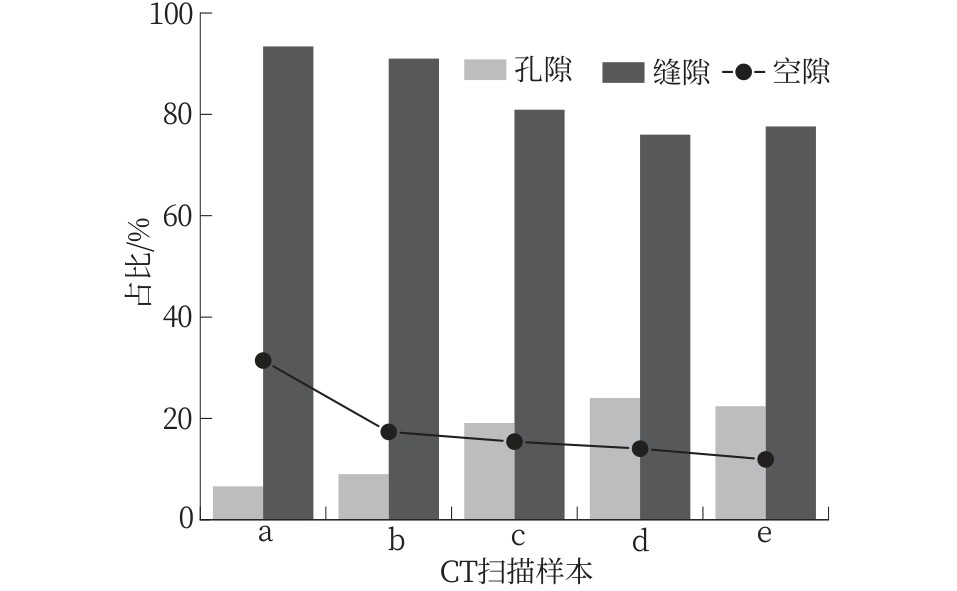

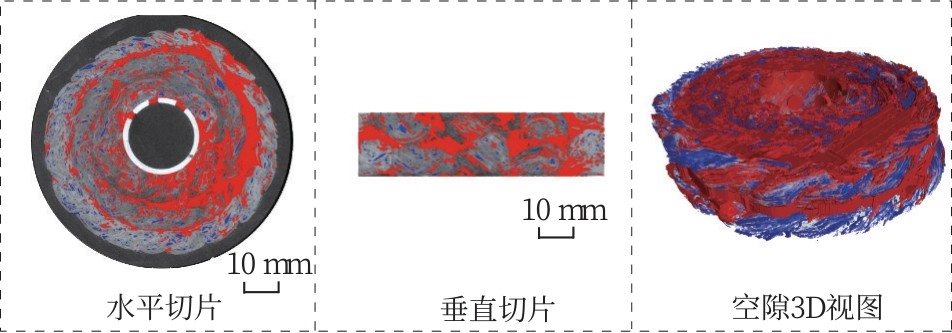

2.2 空隙特征演变规律分析
表4 CT扫描空隙分析Table 4 CT scan void analysis |
| 样本 编号 | 工况 | 空隙体积/ mm3 | 孔隙体积/ mm3 | 缝隙体积/ mm3 | 空隙占 比/% |
|---|---|---|---|---|---|
| a | 3层-0 min | 18 560.38 | 1 217.52 | 17 342.86 | 31.42 |
| b | 3层-5 min-2.5wL | 10 798.22 | 973.62 | 9 824.60 | 17.34 |
| c | 3层-60 min-2.5wL | 8 528.26 | 1 629.21 | 6 899.05 | 15.41 |
| d | 3层-60 min-2wL | 7 886.95 | 1 889.76 | 5 997.19 | 14.03 |
| e | 2层-60 min-2.5wL | 3 410.70 | 763.97 | 2646.73 | 11.90 |
